Δισκόφρενο βιομηχανικής ασφάλειας









Σημασία μοντέλου



Παράδειγμα παραγγελίας

(Το SBD250-A-1600×30 IRL σημαίνει ότι η ονομαστική του δύναμη σύσφιξης είναι 250 KN με οριακό διακόπτη απελευθέρωσης και φρένο ασφαλείας τύπου Α της εγκατάστασης έκδοσης I. Η διάμετρος του δίσκου φρένου είναι 1600 mm και το πάχος του δίσκου είναι 30 mm.)



---

---

---

SBD-Ένα δισκόφρενο βιομηχανικής ασφάλειας





Διάγραμμα εγκατάστασης

• Ροπή πέδησης: M=μ×d1×F(Nm)
• Σε αυτό:μ-η τιμή του συντελεστή τριβής μ=0.35

διάμετρος τριβής δίσκου d1 d1=D-135(mm)
ή D-155(mm) (το τελευταίο χρησιμοποιείται ειδικά στο SBD315-A)

F-συνολική δύναμη σφιγκτήρα (KN)

• Σημειώσεις:1)D-Διάμετρος δίσκου φρένων για Φ800 Μικρότερη ή ίση με ΦD Μικρότερη ή ίση με Φ1800(mm)

2)d2-max.επιτρεπόμενη διάμετρος τυμπάνου ή πλήμνης d2=D-270(mm)



Τύπος φρένου	Συνολική δύναμη σαμπρέ (KN)	Δύναμη πέδησης (KN)	Πίεση κυλίνδρου (bar)	Όγκος λαδιού (ml)	Ελευθερωμένο διάκενο (mm)	Διαστάσεις (mm)								Βάρος (kg)
						A	C	d	d2 μέγ	D	A1	A2	b
SBD100-A	100	72	80	90	0.75~1.5	0.171ΦD+220	0.470ΦD-127	ΦD-135	ΦD-270	Φ800 Μικρότερο ή ίσο του ΦD Μικρότερο ή ίσο του Φ1800	295	220	30 (25) (36)	195
SRD125-A	125	90	90	90	0.75~1.5						315	220		195
SBD160-A	160	115	110	75	0.75~1.25						315	235		195
SBD200-A	200	144	100	120	0.75~1.5						315	235		235
SBD250-A	250	180	120	100	0.75~1.25						350	258		235
SBD315-A	315	220	110	160	0.75~1.25	0.171ΦD+238		ΦD-155	ΦD-310		355	260	30(25)	280

Σημείωση: Οι αρχικοί τύποι φρένων ασφαλείας SBD-Σειράς A είναι SBD. Το μέγεθος του ειδικού τύπου και της δομής πρέπει να διατηρηθεί.



---

---

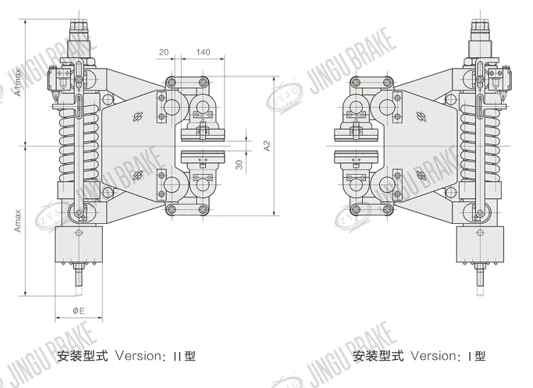

SBD-Β βιομηχανικό δισκόφρενο ασφαλείας

Διάγραμμα εγκατάστασης

• Ροπή πέδησης: M=μ×d1×F(Nm)
• Σε αυτό:μ-η τιμή του συντελεστή τριβής μ=0.35

διάμετρος τριβής δίσκου d1 d1=D-150(mm)

F-συνολική δύναμη σφιγκτήρα (KN)

• Σημειώσεις:1)D-Διάμετρος δίσκου φρένων για D Μεγαλύτερη ή ίση με Φ1800(mm)

2)d2-max.επιτρεπόμενη διάμετρος τυμπάνου ή πλήμνης d2=D-360(mm)



Τύπος φρένου	Ονομαστική δύναμη σφιγκτήρα (KN)	Δύναμη πέδησης (KN)	Πίεση κυλίνδρου (μπαρ)	Όγκος λαδιού (ml)	Απελευθερώθηκε άδεια (mm)	Διαστάσεις (mm)							Βάρος (kg)
						Ένα μέγ	A1max	A2	C	C1	ΦE	D
SBD80-B	80	57	95	55	1~2	470	390	450	115	150	120	Μεγαλύτερο ή ίσο του Φ800	270
SBD160-B	160	115	95	115	1~2	485	415	460	165	215	155	Μεγαλύτερο ή ίσο του Φ800	310

Οι αρχικοί τύποι φρένων ασφαλείας της σειράς SBD-Β είναι SBB.

Συντελεστής Fricton: Στατικός 0,4, Δυναμικός 0,35.

Σημείωση: Το μέγεθος του συγκεκριμένου τύπου και της δομής πρέπει να διατηρηθεί.



---



SBD-C βιομηχανικό δισκόφρενο ασφαλείας

Διάγραμμα εγκατάστασης

• Ροπή πέδησης: M=μ×d1×F(Nm)
• Σε αυτό:μ-η τιμή του συντελεστή τριβής μ=0.35

διάμετρος τριβής δίσκου d1 d1=D-220(mm)

F-συνολική δύναμη σφιγκτήρα (KN)

• Σημειώσεις:1)D-Διάμετρος δίσκου φρένων για D Μεγαλύτερη ή ίση με Φ1800(mm)

2)d2-max.επιτρεπόμενη διάμετρος τυμπάνου ή πλήμνης d2=D-500(mm)



Τύπος φρένου	Ονομαστική δύναμη σφιγκτήρα (KN)	Δύναμη πέδησης (KN)	Πίεση κυλίνδρου (μπαρ)	Βολούρα λαδιού (ml)	Απελευθερώθηκε άδεια (mm)	Διαστάσεις (mm)			Βάρος (kg)
						Ένα μέγ	A1	D
SBD250-C	250	180	80	275	1~2	595	378	Μεγαλύτερο ή ίσο με Φ1800	660
SBD365-C	365	262	80	275	1~2	790	570	Μεγαλύτερο ή ίσο με Φ1800	720
SBD425-C	425	306	95	275	1~2	790	570	Μεγαλύτερο ή ίσο με Φ1800	730

Οι αρχικοί τύποι φρένων ασφαλείας της σειράς SBD-C είναι SBB.

Συντελεστής τριβής: Στατικός 0,4, δυναμικός 0,35.

Σημείωση: Το μέγεθος του συγκεκριμένου τύπου και της δομής πρέπει να διατηρηθεί.



---

---



SBD-Δ βιομηχανικό δισκόφρενο ασφαλείας

Διάγραμμα εγκατάστασης

Ροπή πέδησης: M=μ×d1×F(Nm)

Σε αυτό:μ-η τιμή του συντελεστή τριβής μ=0.35

Διάμετρος τριβής δίσκου d1 (mm)

F-συνολική δύναμη σφιγκτήρα (KN)

Σημειώσεις:1)D-Διάμετρος δίσκου φρένων για D Μεγαλύτερη ή ίση με Φ600(mm)

2)d2-max.επιτρεπόμενη διάμετρος τυμπάνου ή πλήμνης (mm)



Τύπος φρένου	Ονομαστική δύναμη σφιγκτήρα (KN)		Δύναμη πέδησης (KN)		Πίεση κυλίνδρου (bar)		Όγκος λαδιού (ml)		Ελευθερωμένο διάκενο (mm)			Βάρος (kg)		Διαστάσεις (mm)
														A				C				D
SBD50-D	50		36		50		150		0.75-1.5			92		170				D/2+35				Μεγαλύτερο ή ίσο του Φ600
SBD80-D	80		57		80		125					185		Sin20 βαθμοί (D/2-45)+320.5				Cos20 μοίρες (D/2-45)+16.5
SBD100-D	100		72		80		150		0.75-1.5			180		200				D/2+55				Μεγαλύτερο ή ίσο του Φ600
SBD120-D	120		86		85		150					193		Sin20 βαθμοί (D/2-45)+320.5				Cos20 μοίρες (D/2-45)+16.5
SBD240-D	240		172		100		170		0.75-1.5			310		Sin20 μοίρες (D2-45)+345				Cos20 μοίρες (D/2-75)+20				Μεγαλύτερο ή ίσο του Φ600



Τύπος φρένου	Διαστάσεις (mm)
	d1	d2max		B	L	n	k	F		P	H		m		W	L1	L2		L3	d	h		e
SBD50-D	Φ-90	Φ-180		80	278	25	130	180		140	309		80		220	190	220		115	Φ26
SBD80-D					320	45	240	330		170	485		75		240					Φ32	320.5		16.5
SBD100-D	Φ-90	Φ-180		80	320	45	240	330		195	460		75		240	190	220		115	Φ32
SBD120-D										170	485										320.5		16.5
SBD240-D	Φ-150	Φ-300		140	400	60	300	420		190	560		120		360	225	255		160	Φ38	345		20
Σημείωση: Το μέγεθος του συγκεκριμένου τύπου και δομής πρέπει να διατηρηθεί
